موتور خودرو با سوخت اضافی و نشتی انژکتور، آرام نمیماند. یک اورینگ سوزن انژکتور اشتباه، خودش را با دود سیاه، افزایش مصرف بنزین و توقف ناگهانی ناوگان نشان میدهد. در این راهنمای فنی، مشخصات جنس مناسب (وایتون / NBR)، سایز درست اورینگ انژکتور و علائم خرابی را میبینی تا انتخاب قطعه دیگر تصمیم احساسی یا بر اساس موجودی انبار نباشد، بلکه تصمیمی حسابشده برای دوام موتور و امنیت خودرو باشد.
اگر بهدنبال خرید عمده اورینگ سوزن انژکتور برای خطوط تعمیراتی یا ناوگان خود هستید، در همین صفحه میتوانید مشخصات فنی را با نیاز عملیاتی خود تطبیق دهید و سفارش را بر اساس داده، نه حدس، ثبت کنید.

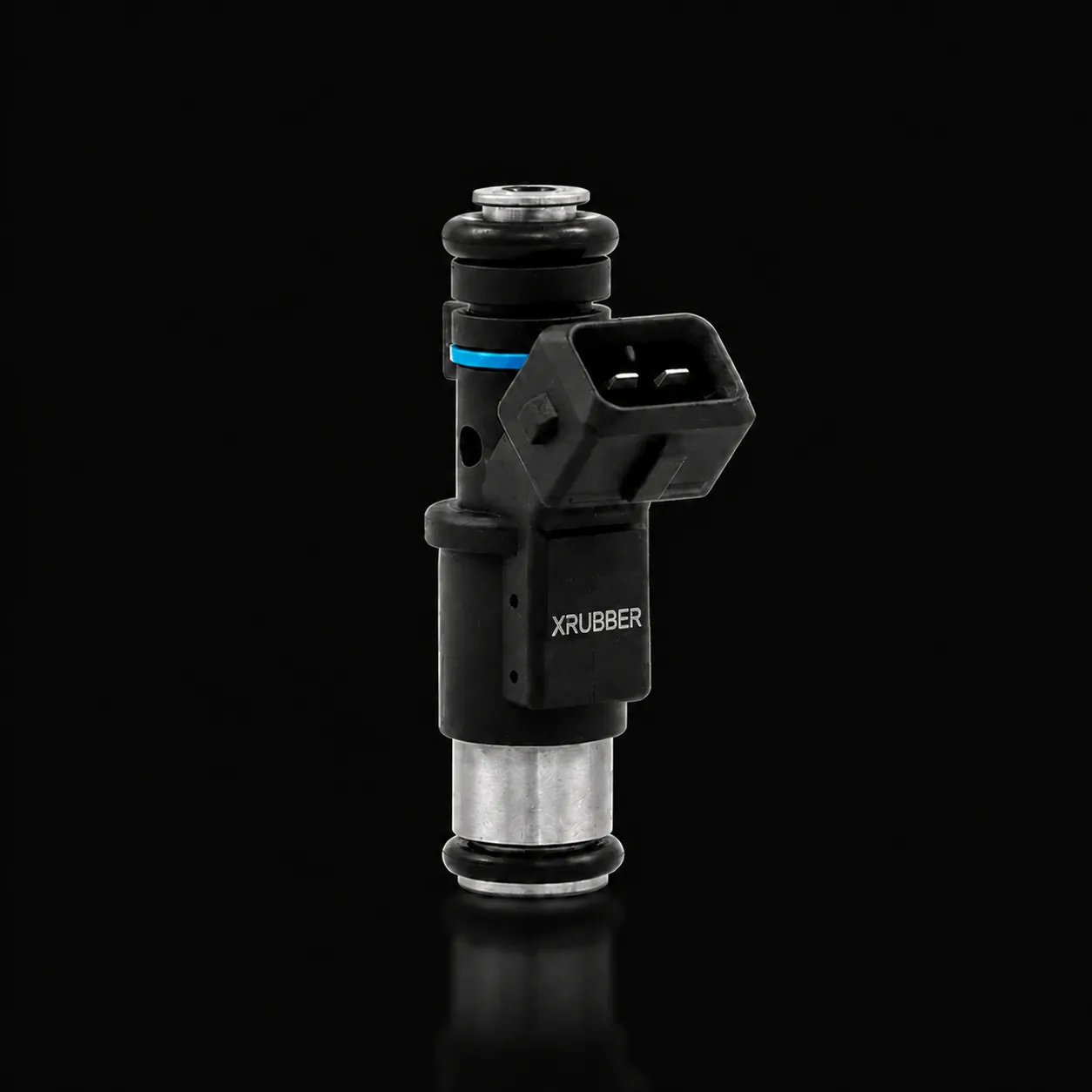

اورینگ انژکتور؛ آببندی مسیر سوخت و هوای ورودی
چرا روی انژکتور اورینگ نصب میشود؟
انژکتور وظیفه دارد مقدار مشخصی از سوخت را در زمان تعیینشده و با الگوی پاشش کنترلشده وارد مسیر هوای ورودی یا محفظه احتراق کند. فرمان بازشدن انژکتور معمولاً از ECU صادر میشود و فشار سوخت، مدتزمان تحریک و هندسه نازل، بر مقدار و کیفیت پاشش اثر میگذارند.
در موتورهای تزریق غیرمستقیم، سوخت معمولاً داخل منیفولد یا مجرای ورودی پاشیده میشود. در موتورهای تزریق مستقیم، نوک انژکتور با فشار بالاتر مستقیماً با محفظه احتراق در ارتباط است. بنابراین ساختمان و نوع آببندی این دو سامانه یکسان نیست.
چرا روی انژکتور اورینگ نصب میشود؟
انژکتور میان دو قطعه ثابت نصب میشود، اما خود آن باید برای سرویس و تعویض قابل جداسازی باقی بماند. تلرانس فلزی محل نصب نیز بهتنهایی نمیتواند آببندی مطمئن ایجاد کند. اورینگ با تغییر شکل الاستیک، فاصله میکروسکوپی میان بدنه انژکتور و محل نشیمن را میبندد.
کارکرد اصلی آن عبارت است از:
- جلوگیری از نشت سوخت از محل اتصال انژکتور به ریل سرویس
- سوخت جلوگیری از ورود هوای کنترلنشده از محل اتصال
- انژکتور به منیفولد حفظ فشار موردنیاز سامانه سوخترسانی
- جبران محدود ارتعاش، تغییرات ابعادی و انبساط حرارتی
- قطعات فراهمکردن اتصال آببندیشده و درعینحال قابل
پیامد خرابی اورینگ انژکتور
ترکخوردگی، بریدگی، لهشدگی یا ناسازگاری شیمیایی اورینگ میتواند باعث نشت سوخت، بوی بنزین، افت فشار سوخت یا ورود هوای کاذب شود. نتیجه بسته به محل خرابی ممکن است بهصورت بد کارکردن موتور، دور آرام ناپایدار، افزایش مصرف سوخت یا خطر آتشسوزی ظاهر شود.
در انژکتورهای تزریق مستقیم، ممکن است علاوه بر اورینگهای الاستومری از آببندهای ویژه مانند رینگهای PTFE استفاده شود. انتخاب قطعه جایگزین باید بر اساس شماره فنی انژکتور، نوع سوخت، فشار کاری، دما و دستورالعمل سازنده انجام شود؛ صرفاً یکسانبودن قطر ظاهری برای انتخاب کافی نیست.
جنس اورینگ انژکتور خودرو؛ چرا وایتون (FKM) انتخاب قطعی است و NBR مردود؟
مقایسه مهندسی بر اساس دادههای حرارتی و سازگاری با سوخت
| معیار فنی | وایتون FKM | NBR |
|---|---|---|
| محدوده دمایی حداکثر | −۴۰ تا +۲۵۰°C | −۳۰ تا +۱۳۰°C |
| دمای کاری بهینه | −۱۰ تا +۲۰۰°C | −۲۰ تا +۱۰۰°C |
| تحمل heat-soak انژکتور (~۱۴۰°C) | حاشیه ایمنی +۶۰°C | خارج از محدوده بهینه |
| مقاومت در برابر بنزین و آروماتیکها | پایدار | تورم و تخریب |
| سوختهای اتانولدار | سازگار | نامناسب |
| نتیجه مهندسی | انتخاب قطعی | مردود |
NBR در دمای بدنه انژکتور دائماً بالای سقف بهینه خود (۱۰۰°C) کار میکند؛ نتیجه، سختشدگی و نشتی سوخت است. FKM با سقف بهینه ۲۰۰°C این ریسک را حذف میکند. اورینگ FKM با کیفیت خارجی و ایرانی موجود است.
روانکار نصب اورینگ انژکتور؛ حد ایمن و مرز داده
نصب خشک اورینگ روی انژکتور، اصطکاک و تنش موضعی را بالا میبرد و ریسک بریدگی، پیچخوردگی و نشتی زودهنگام را افزایش میدهد. استفاده از روانکار، اگر درست انتخاب شود، تنش نصب را کاهش میدهد و آببندی اولیه را پایدارتر میکند.
نکته اصلی اینجاست: هر روانکاری که برای نصب استفاده میشود، در عمل با سوخت و متریال اورینگ در تماس خواهد بود. اگر با یکی از این دو ناسازگار باشد، نتیجه میتواند تورم، سختشدگی، استخراج نرمکنندهها یا ترکخوردگی سطحی باشد؛ یعنی نشتی و دوبارهکاری.
بهصورت عمومی میتوان گفت:
نصب کاملاً خشک، گزینه مطلوب نیست مگر آنکه (سازنده اصلی قطعه یا خودرو) صریحاً آن را مجاز اعلام کرده باشد.
استفاده از روانکار باید محدود به موادی باشد که سازنده انژکتور یا خودروساز تأیید کرده است؛در بسیاری موارد، خود سوخت یا گریس/روغنهای تخصصی سیستم سوخت بهعنوان روانکار مجاز معرفی میشوند.
گریسها و روغنهای عمومی (روغن موتور، واسکازین، گریس چندمنظوره) بدون داده سازگاری با FKM/NBR در سامانه سوخت، از نظر مهندسی پرریسک هستند، حتی اگر در نصب «نرم و خوشدست» باشند.
این صفحه عمداً از ارائه نام یک روانکار واحد برای تمام انژکتورها خودداری میکند. انتخاب قطعی نوع روانکار باید بر اساس دستورالعمل سازنده انژکتور یا اسناد مرجع آببندی (مانند Parker O-Ring Handbook و کاتالوگهای سازنده اصلی قطعه یا خودرو ) انجام شود. بدون این اسناد، هر نسخه جزئی فقط یک حدس است، نه یک تصمیم مهندسی
سختی اورینگ سوزن انژکتور؛ نقطه تعادل در فشار و نشتی
در آببندی سوزن انژکتور، سختی اورینگ (Shore A) مستقیماً روی سه متغیر اثر میگذارد:
۱. مقاومت در برابر فشار سوخت، ۲. ریسک اکستروژن، ۳. نصبپذیری و نشتی اولیه.
در بازه متعارف سختیهای بازار (۶۰ تا ۹۰ Shore A)، برای انژکتور خودرو سواری بنزینی/دیزلی با متریال رایج NBR و FKM، سختی پیشنهادی مهندسی:
Shore A = 70 (استاندارد توصیهشده برای اورینگ سوزن انژکتور)
این سختی در عمل:
- بهاندازه کافی نرم هست تا تلرانسهای شیار و ناهمواری سطح را بگیرد و نشتی اولیه را کاهش دهد؛
- بهاندازه کافی سخت هست تا در فشار سوخت متعارف، از اکستروژن و تغییر شکل بیشازحد جلوگیری کند؛
- در بازه کلاسیک ۶۵–۷۵A توصیه مراجع آببندی (مانند Parker) قرار میگیرد و برای اکثر طراحیهای عمومی، بدون داده ویژه OEM، قابل دفاع است.
در بازه کلاسیک ۶۵–۷۵A توصیه مراجع آببندی (مانند Parker) قرار میگیرد و برای اکثر طراحیهای عمومی، بدون داده ویژه OEM، قابل دفاع است.
OEM : به معنی کاتالوگ سازنده اصلی قطعه یا خودرو
استعلام فنی و قیمت عمده اورینگ انژکتور
پیشنهاد بر پایه سازگاری با بنزین، اتانول و دمای موتور
قطر و ضخامت هر دو اورینگ را وارد کنید
تعداد مورد نیاز هر اورینگ را جداگانه وارد کنید
برای ارسال پیشفاکتور و هماهنگی
استعلام شما ثبت شد
کارشناسان XRubber ظرف ۲ ساعت کاری پاسخ میدهند
ارسال در سریعترین زمان ممکن با توجه به تعداد خرید
راهنمای تخصصی اورینگ انژکتور
خیر. انتخاب فقط بر اساس ظاهر یا اندازهگیری اورینگ قدیمی روش دقیقی نیست. اورینگ پس از مدتی کارکرد دچار تورم، فشردگی دائمی، خشکشدگی، تغییر شکل یا کاهش ضخامت مقطع میشود؛ پس اندازه اورینگ کارکرده، اندازه واقعی قطعه نو نیست.
انتخاب باید بر اساس یکی از این منابع باشد:
- شماره فنی انژکتور
- کد OEM خودرو
- کاتالوگ سازنده انژکتور
- نمونه نو و استاندارد
- اندازهگیری دقیق شیار نصب و محل نشیمن، نه خود اورینگ فرسوده
اگر سایز دقیق در دسترس نباشد، بهترین مسیر تطبیق فنی با مدل انژکتور و شرایط کاری موتور است، نه حدس از روی ظاهر قطعه.
رنگ اورینگ معیار قابل اعتمادی برای تشخیص جنس نیست. دو اورینگ همرنگ میتواند از مواد کاملاً متفاوت باشند و در برابر بنزین، گازوئیل، حرارت و فشار رفتار متفاوتی نشان دهند.
جنس اورینگ انژکتور مهم است چون با این شرایط درگیر است:
- تماس مستقیم با سوخت
- تغییرات دمای موتور
- فشار سیستم سوخترسانی
- بخارات سوخت
- لرزش و سیکلهای کاری مداوم
برخی مواد در تماس با بنزین متورم و برخی در حرارت بالا خشک و شکننده میشوند. معیار اصلی باید سازگاری متریال با سوخت و دمای کاری باشد، نه رنگ قطعه.
خرابی اورینگ همیشه با نشتی واضح شروع نمیشود؛ گاهی تدریجی است و با مشکلات دیگر موتور اشتباه گرفته میشود. نشانههای احتمالی:
- بوی بنزین در اطراف موتور
- نشتی سوخت نزدیک ریل یا پایه انژکتور
- بد روشن شدن خودرو
- لرزش موتور در حالت درجا
- افت راندمان سوخت
- صدای غیرعادی یا کارکرد نامنظم موتور
- روشن شدن چراغ چک در برخی موارد
- نشتی هوا از محل نشیمن انژکتور
این علائم مختص اورینگ نیستند، اما اگر انژکتور باز و بسته شده، تعمیر روی سیستم سوخت انجام شده یا بوی سوخت وجود دارد، بررسی سلامت اورینگها ضروری است.
از نظر فنی استفاده مجدد توصیه نمیشود. اورینگ حین کارکرد زیر فشار، حرارت، سوخت و فشردگی بوده و حتی اگر ظاهراً سالم باشد، ممکن است خاصیت الاستیکی اولیه را از دست داده باشد. مشکلات احتمالی:
- کاهش خاصیت برگشتپذیری
- ترکهای ریز سطحی
- تغییر شکل دائمی
- سختشدگی در اثر حرارت
- آسیب هنگام خارج کردن انژکتور
- نشتی پس از نصب مجدد
چون اورینگ نقش مستقیم در آببندی سوخت دارد، تعویض آن هنگام باز کردن انژکتور یک تصمیم کمهزینه اما بسیار مهم است — بسیار ارزانتر از هزینه نشتی، دوبارهکاری و آسیب به قطعات اطراف.
نشتی بعد از نصب اورینگ نو همیشه به معنی خراب بودن قطعه نیست. اغلب مشکل از انتخاب اشتباه، نصب نادرست یا آمادهسازی نامناسب محل نصب است. دلایل رایج:
- انتخاب سایز نامناسب
- جنس ناسازگار با سوخت
- نصب خشک و بدون روانکاری مجاز
- پیچخوردگی اورینگ هنگام نصب
- بریدگی اورینگ توسط لبه تیز
- آلودگی یا جرم در شیار نصب
- خرابی یا خوردگی محل نشیمن
- فشار نامناسب در ریل سوخت
- اورینگ بیکیفیت یا نامشخص
برای نصب صحیح: شیار و نشیمن کاملاً تمیز، اورینگ بدون آسیب، و استفاده از روانکار سازگار با سیستم سوخت. اورینگ نباید با فشار غیرطبیعی یا ابزار تیز در محل قرار گیرد.
